鋰電池電芯PET藍膜等離子表面處理提高表面能改善粘附性能

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2023-12-29

PET保護膜材料是一種復合材料，一般由底材、離型劑、黏合劑、面材組成，除了大家熟知的適用于面板保護、如不銹鋼、鋁板、銘板、以及筆記本電腦機殼和鋰電池外殼、顯示屏、手機屏幕護外，廣泛應用于光電模切、電子模切及電子等產(chǎn)品的制程保護中。

我們在動力鋰電池制作過程中也會使用到一種PET膜進行作為電池之間的絕緣材料,可以啟到良好的保護作用阻隔單各電芯由于各種故障對其他電芯產(chǎn)生影響。又叫隔離膜、防粘膜、保護膜有紅色、綠色、藍色、白色、黑色;分為單面離型膜和雙面離型膜厚度:0.015--0.20mm,寬度:1080mm以下,正面剝離力8N/m;粘接保持率90%以上;在動力電池中使用的通常為藍色。

然而PET藍膜的缺點是表面自由能低，這導致其在實際應用過程中潤濕性、可粘結(jié)性以及可印刷性等加工性能受到制約，因此，對PET藍膜材料，在保留其本體固有性能的同時選用合適的方法進行表面改性處理顯得十分必要。

正因為PET膜具有上面所述的缺點，使得在使用藍膜包裹的電芯在進行產(chǎn)品粘接過程中比較難粘,經(jīng)常出現(xiàn)脫粘現(xiàn)象,所以需要通常需要進行表面處理。

對PET膜處理通常采用等離子表面處理方式,能夠在不損害基材的基礎上引入活性基團,增加表面粗糙度,提高表面能。

等離子體處理會對PET膜產(chǎn)生刻蝕作用，膜表面有形狀不規(guī)則的結(jié)構呈現(xiàn)，表面變得粗糙，且膜表粗糙度隨等離子體處理時間延長而增加。

等離子體處理可以明顯改善PET膜的親水性以及表面自由能．等離子體處理使膜表面引入的大量含氧極性基團（如C—O／C—N，CO，CO—O等）提高了PET膜極性組分貢獻的表面自由能γｐ，對表面自由能的提高有主要貢獻。

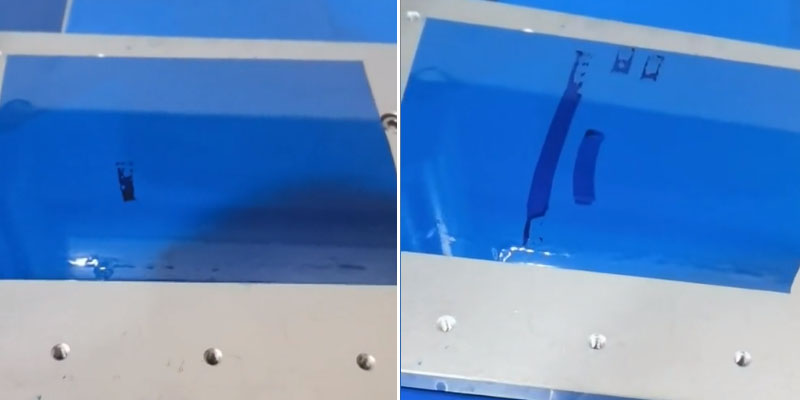

鋰電池藍膜等離子處理前后對比，可以清晰的看出中間經(jīng)過等離子處理后達因值要明顯高于周圍未被等離子處理到的區(qū)域

常壓旋噴等離子清洗機距離材料表面最小距離≥5mm，清洗速度大于300mm/S，清洗電芯表面PET藍膜清洗表面值≥40dyn/cm。

等離子體處理技術是一種物理、化學相結(jié)合的氣態(tài)處理技術，具有高效、節(jié)能、環(huán)保（不耗水）的特點。最重要的是，等離子體處理一般是在低溫條件下進行，其作用深度僅涉及物質(zhì)極表層，因而不會對物質(zhì)的本體性質(zhì)帶來損害。工業(yè)鋰電池藍膜處理一般都采用常壓等離子處理的方式，常壓等離子處理不僅能解決PET藍膜的粘接力問題，還能實現(xiàn)在線生產(chǎn)，因此特別適合工業(yè)大批量生產(chǎn)使用。

熱門關鍵詞
